Быстроразъемные соединения

БРС, или гидравлические разрывные муфты – это арматура подвесного оборудования для временного сращивания рукавов высокого давления. Подобные соединения применяются в устройстве гидромолотов, сельхозтехнике, дорожно-строительных машинах, морских судах, оборудовании пищевой, нефтеперерабатывающей и газодобывающей промышленности. Быстроразъемное соединение состоит из муфты и ниппеля, которые состыковываются друг с другом, обеспечивая надежное герметичное сращивание.

Типы быстросъемных соединений

БРС могут применяться для использования в условиях низкого и сверхвысокого гидронапора. Ниппель и муфта изготавливаются из углеродистой или нержавеющей стали. Реже применяется латунь. Данное оборудование бывает 3 видов:

  • ISO A и ISO B;
  • FLAT FACE;
  • резьбовые.

БРС ISO A и ISO B являются самыми часто встречаемыми. Они отличаются простотой и дешевизной. Их применяют на сельскохозяйственных машинах и коммунальной технике. Такие соединения используются в несложных условиях, когда поддерживается сравнительно невысокое давление. Быстроразъемные фиксаторы данного типа оснащаются шариковым затвором и клапанной системой. ISO A предназначены для сельхозтехники, ISO B – для промышленных машин. Такое оборудование совершенно непригодно в тех случаях, когда наблюдаются импульсные нагрузки на гидросистему. Также нужно учитывать, что при применении подобных быстросъемных соединений необходимо исключить контакт с грязью. Специально для этого для снижения вероятности загрязнения БРС применяются специализированные защитные колпачки. Они устанавливаются на рассоединенное соединение.

Быстроразъемное соединение FLAT FACE визуально отличаются от ISO A и ISO, а именно плоской присоединительной участью. Применение в конструкции двойного замка исключает вероятность вытекания масла при соединении гидравлического шланга. Также положительным моментом является то, что в случае падения такого быстроразъемного соединения на грунт внутрь не попадает грязь. Благодаря этому применение колпачков необязательно и достаточно просто протереть соединение. При выборе таких БРС нужно обращать внимание на материалы изготовления. Оборудование из нержавеющей стали подходит для агрессивной среды, углеродистая сталь с термической обработкой может эксплуатироваться с дистиллированной водой и водногликолевыми смесями.

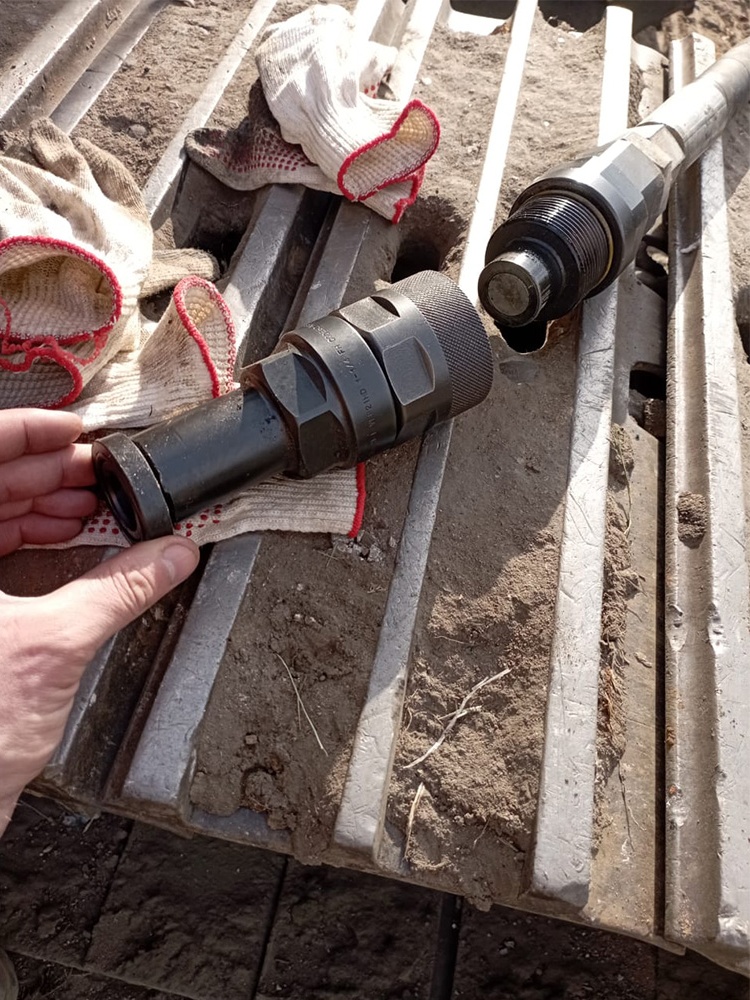

Резьбовые быстроразъемные соединения являются самыми надежными, поскольку способны выдерживать импульсное давление. Чаще всего подобное БРС применяется для оснащения техники, работающей в условиях карьеров. Подобная арматура обозначается особой маркировкой, отображающей особенности эксплуатации и задачи, для которых она может применяться:

  1. V-HP – резьбовое соединение шарикового типа, которое применяется в системах с давлением 700 бар.
  2. VEP-P – соединение может применяться в системах с остаточным давлением в гидросистеме, что позволяет осуществлять присоединение без необходимости его стравливания.
  3. VP-P – соединение предназначено для эксплуатации в системах с высоким остаточным напором. В устройстве предусматривается специальное запорное кольцо, которое предотвращает случайное размыкание при сильных вибрациях.
  4. VEP-HD – соединение рассчитано для использования в системах, где сохраняется остаточное давление. В устройстве предусматривается индикатор полного соединения, что позволяет контролировать надежность фиксация перед подачей полноценной нагрузки.
  5. VLS – подобное оборудование предназначено для эксплуатации на землеройной технике, оно предусматривает высокую устойчивость к гидроударам и импульсному давлению. Поверхность запора защищена от случайного размыкания при контакте с грунтом.
  6. VD – запор с уплотнителем и металлической частью из углеродистой стали, способной выдерживать высокую температуру.
  7. VR – устройство данного типа оснащается специальным клапаном, позволяющим снизить потери гидравлической жидкости при рассоединении. Подобные БРС изготавливаются только с метрической резьбой.

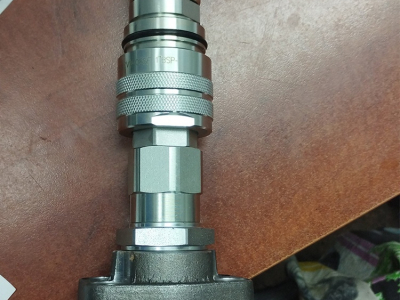

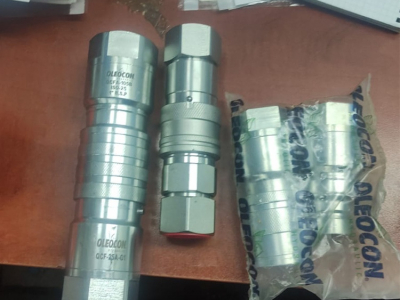

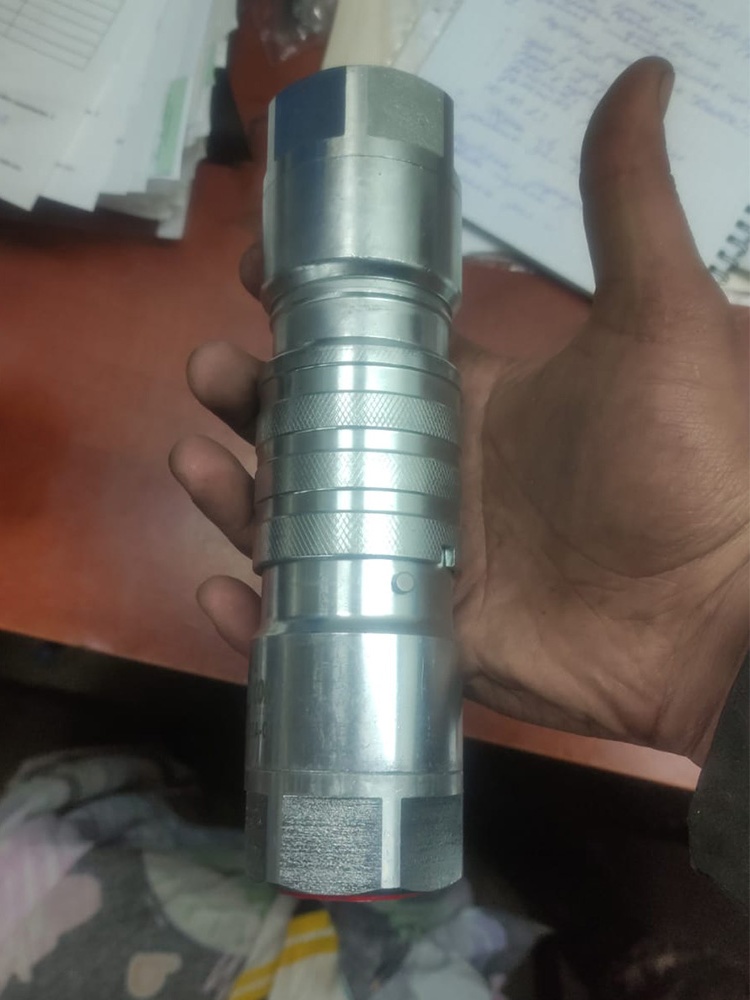

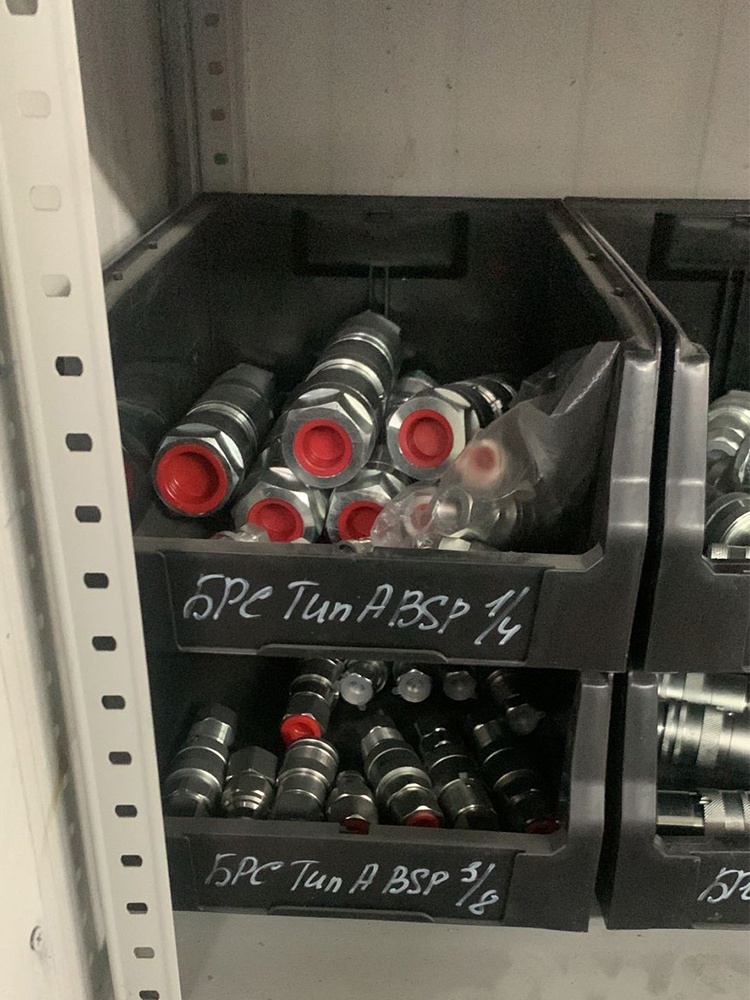

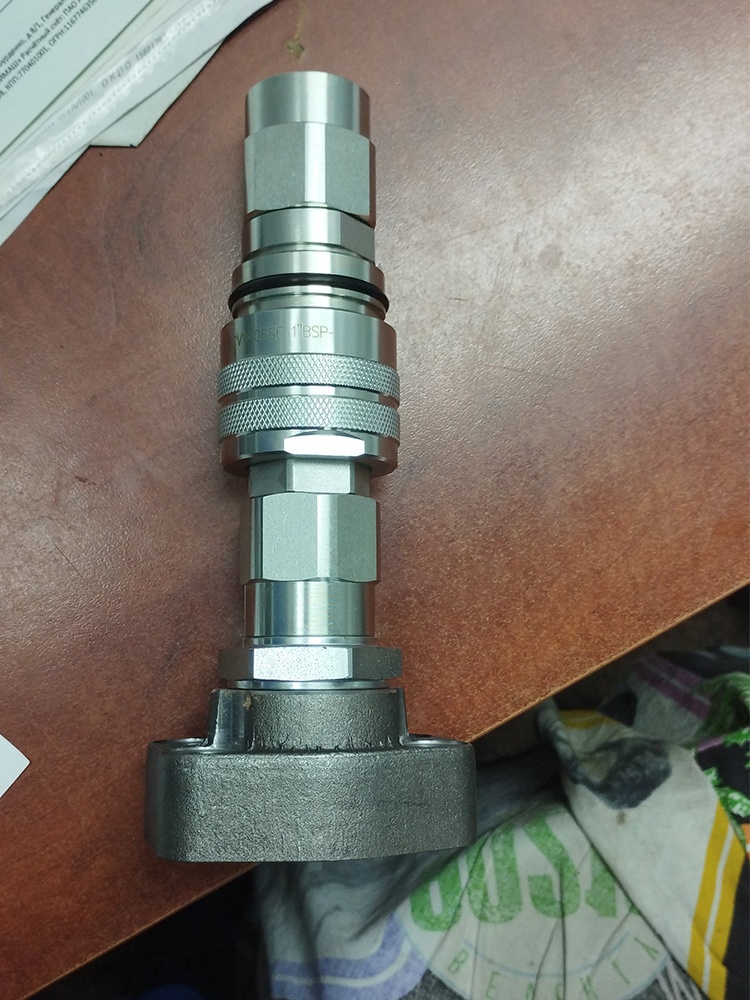

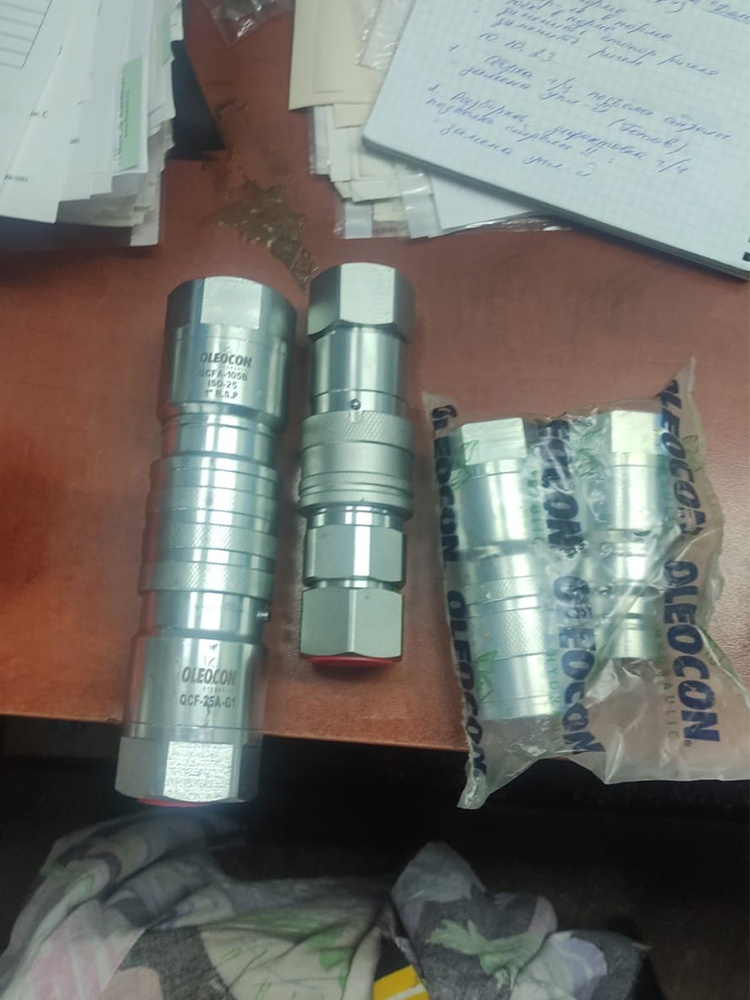

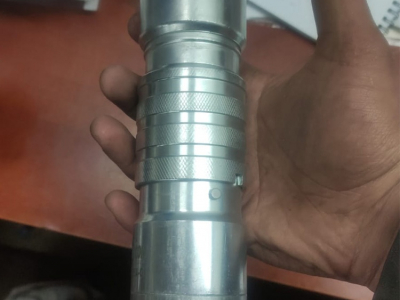

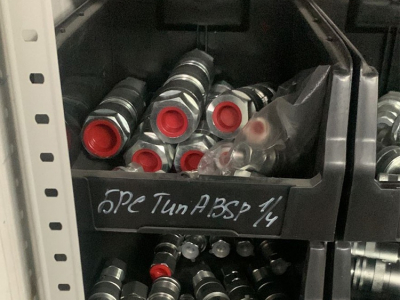

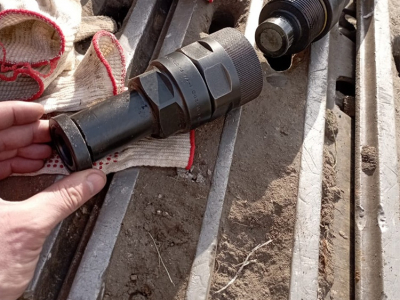

Примеры быстроразъемных соединений (БРС)
Быстроразъемные соединения (БРС)
Быстроразъемные соединения (БРС)

Быстроразъемные соединения (БРС)
Быстроразъемные соединения (БРС)

Быстроразъемные соединения (БРС)
Быстроразъемные соединения (БРС)

Быстроразъемные соединения (БРС)
Быстроразъемные соединения (БРС)

Быстроразъемные соединения (БРС)
Быстроразъемные соединения (БРС)

Сфера применения

Быстроразъемные соединения незаменимы для оснащения гидравлических систем, применяемых в различных отраслях промышленности:

  • автомобильное строение;
  • авиация;
  • оборонная сфера;
  • химическая промышленность;
  • судостроение;
  • железнодорожный транспорт;
  • ресурсодобывающая отрасль;
  • строительство и пр.

Преимущества БРС

Предлагаемые в нашем ассортименте быстроразъемные соединения производятся на высококачественном оборудовании, что обеспечивает высокую надежность. Благодаря этому соединенные рукава, шланги и трубопроводы способны выдерживать высокие нагрузки с резкими перепадами давления. В имеющемся у нас ассортименте предлагаются различные виды быстрораъемных соединений для всех направлений применения. К достоинствам имеющегося ассортимента можно отнести:

  • высокое качество материалов;
  • продолжительный эксплуатационный ресурс;
  • большой выбор;
  • гарантия качества.

Наши консультанты готовы помочь подобрать оптимальное БРС под необходимую сферу применения. В наличии всегда имеется быстроразъемные соединения для погрузчиков, шахтной техники, производственного оборудования и пр.
