Шаровые краны

Шаровые краны являются разновидностью запорной арматуры, применяемой в водопроводах и различных гидравлических линиях для перекрытия тока жидкостей. Они отличаются небольшим весом и габаритами, кроме этого, обеспечивают надежный запор, что позволяет их применять в системах с высоким давлением. Они производятся различных размеров, что позволяет их применять практически везде, где это потребуется.

Устройство шарового крана

Свое название экран получил благодаря шару, который располагается внутри его корпуса. Шар имеет круглое сквозное отверстие, сквозь которое осуществляется проход гидравлической жидкости. В открытом положении отверстие располагается вдоль канала крана, что позволяет жидкости проходить сквозь устройство. При смещении положения рукоятки, которая прикреплена к шару, тот поворачивается в сторону, благодаря чему проход запирается непроницаемой частью. Как следствие, жидкость останавливается.

Краны бывают полнопроходные и редуцированные. Первые имеют проходной канал, соответствующий диаметру трубы, которая подходит к крану. Это обеспечивает прохождение жидкости без изменения параметров давления. Редуцированные имеют в шаре небольшое отверстие в сравнении с трубопроводом, которое уменьшено на один типоразмер. Применение таких устройств приемлемо в тех случаях, где потеря давления несущественна. Их корпуса изготовляются из углеродистой или нержавеющей стали.

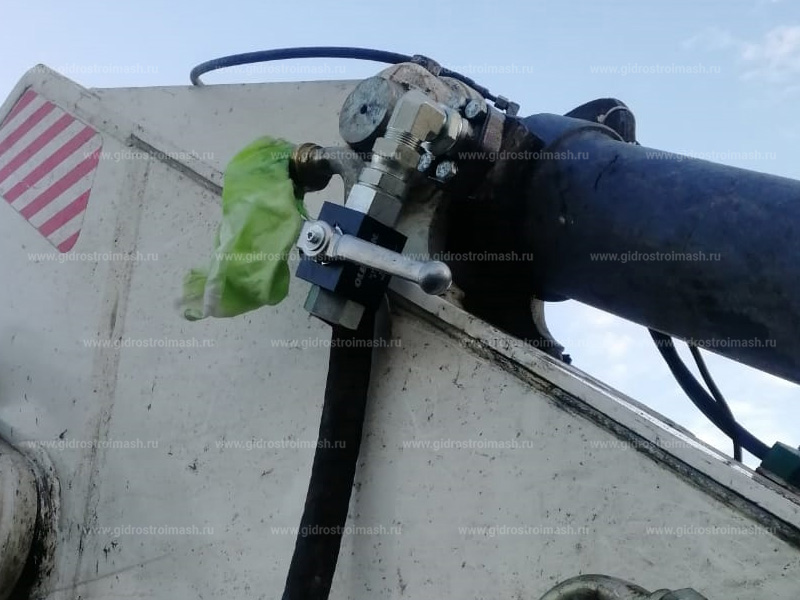

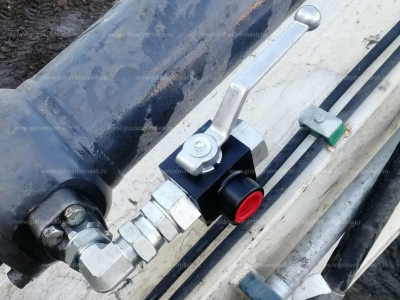

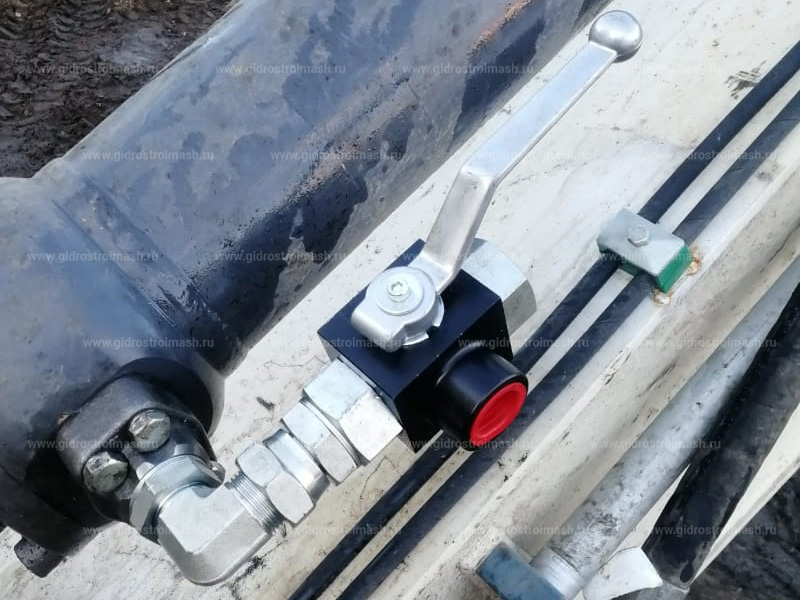

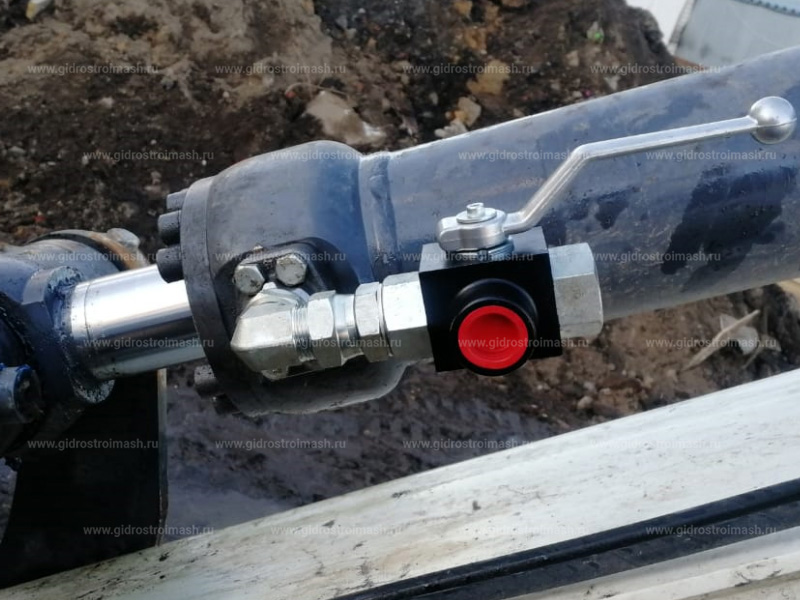

Примеры шаровых кранов
Шаровые краны
Шаровые краны

Шаровые краны
Шаровые краны

Шаровые краны
Шаровые краны

Шаровые краны
Шаровые краны

Шаровые краны
Шаровые краны

Виды шаровых кранов

Шаровые краны принято разделять на виды в зависимости от количества проходов, которые предусматривает их конструкция. Они бывают:

  • двухходовые;
  • трехходовые.

Двухходовой шарнирный кран может открывать или перекрывать тока жидкости через свой корпус. Трехходовое устройство предназначено для переменного перевода потока с одного канала в другой. Фактически такое устройство не предусматривает возможности перекрытия потока, а лишь изменяет направление выхода в одну из двух систем.

Двухходовые шаровые краны применяются для перекрытия потока масла в случае высокого давления. Такие устройства производятся в различных стандартах под фитинги подключения BSP и DKO. Что касается трехходового шарового крана высокого давления, то его используют, чтобы направлять масло в один из двух каналов выхода или сразу в оба. Такие устройства также выпускаются в форматах под фитинги BSP и DKO.

Используются шаровые краны для промышленного оборудования, экскаваторов, катков и других видов спецтехники.

Преимущества шаровых кранов высокого давления

Краны данного типа отличаются от устройств других конструкций некоторыми достоинствами:

  • малыми весом и размером;
  • высокой надежностью;
  • большим ресурсом;
  • низкими требованиями к монтажу;
  • возможностью запора потока в прямом и обратном направлениях;
  • доступной стоимостью.

Конструкция шарового крана не лишена и недостатков. В первую очередь такие устройства склонны к гидроударам, поэтому запрещено их устанавливать на системы с вибрирующими трубами. Также нужно учитывать, что шаровые краны не предназначены для того, чтобы придавливать поток, снижая параметры давления. В таком положении шар быстро изнашивается. Устройство должно быть либо закрытым, либо открытым полностью.
